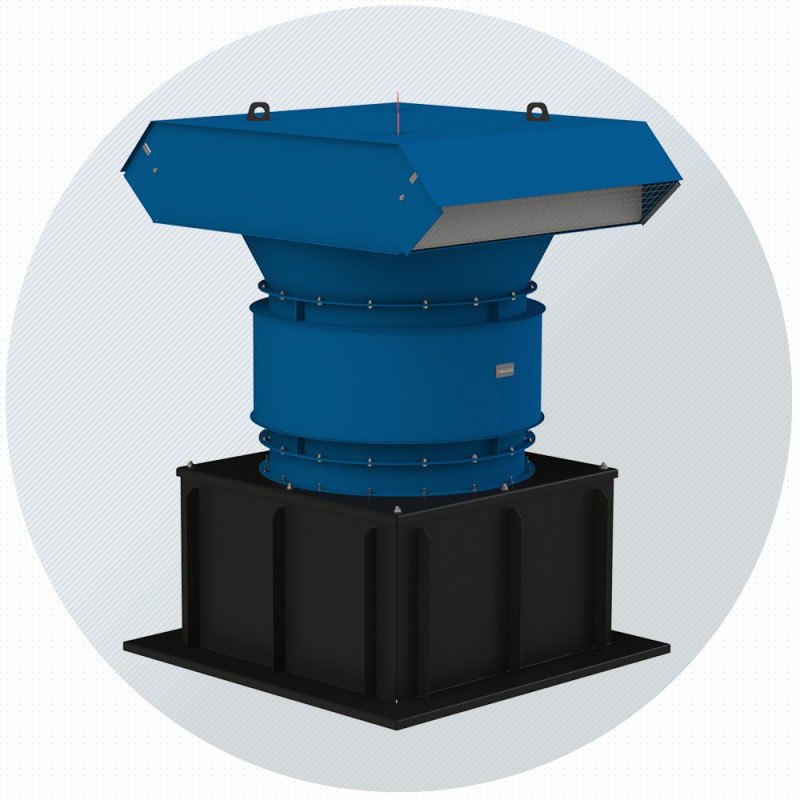

Крышный приточный вентилятор ВКОП-К №3,15 с клапаном, Ø315 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный приточный вентилятор ВКОП-К №3 — крышный осевой приточный вентилятор со встроенными обратными клапанами завода «Виктория» (Москва). Номер 3,15: диаметр рабочего колеса 315 мм. В каталоге завода 7 исполнений по двигателю: производительность от 400 до 2100 м³/ч, полное давление до 105 Па, мощность 0,12 кВт.
Версия ВКОП со встроенными в защитный колпак обратными клапанами: в дежурном режиме сечение закрыто, теплопотери через вентилятор минимальны.
Исполнения по электродвигателю
ВКОП-К построен на базе осевого вентилятора ВО-13-284 с 12-лопастным колесом (аэродинамическая схема К.06), поэтому его аэродинамика совпадает с ВО-13-284 того же номера. В обозначении сохраняются число лопаток, угол их установки, номер, мощность и обороты.
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКОП-К-13-284-12к/17-3,15-0,12-1500 | 12 | 17 | 400–900 | 69…16 | 66…0 | АИР56А4 | 0,12 | 1350 |
| ВКОП-К-13-284-12к/20-3,15-0,12-1500 | 12 | 20 | 500–1100 | 74…26 | 68…0 | АИР56А4 | 0,12 | 1350 |
| ВКОП-К-13-284-12к/25-3,15-0,12-1500 | 12 | 25 | 700–1400 | 81…38 | 72…0 | АИР56А4 | 0,12 | 1350 |
| ВКОП-К-13-284-12к/30-3,15-0,12-1500 | 12 | 30 | 900–1600 | 86…50 | 70…0 | АИР56А4 | 0,12 | 1350 |
| ВКОП-К-13-284-12к/35-3,15-0,12-1500 | 12 | 35 | 1100–1800 | 94…64 | 70…0 | АИР56А4 | 0,12 | 1350 |
| ВКОП-К-13-284-12к/40-3,15-0,12-1500 | 12 | 40 | 1200–1900 | 97…75 | 68…0 | АИР56А4 | 0,12 | 1350 |
| ВКОП-К-13-284-12к/45-3,15-0,12-1500 | 12 | 45 | 1400–2100 | 105…89 | 66…0 | АИР56А4 | 0,12 | 1350 |
Расшифровка обозначения
ВКОП-К-13-284-12к/30-3,15-N-n
| ВКОП-К | тип вентилятора |
| 13-284 | базовый осевой вентилятор ВО-13-284 |
| 12к/30 | 12 лопаток (схема К.06), угол установки 30° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКОП-К, мм
| № ВКОП-К | hэд | D | D1 | d | H1 | H2 | H3 | Н4 | H5 | h | H, не более | A | B | A1 | A2 | A3 | n1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3,15 | 56…71 | 320 | 365 | 10 | 245 | 80 | 125 | 80 | 145 | 15 | 600 | 560 | 475 | 370 | 400 | 410 | 4 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
- Количество лопаток – 4, 6, 8 или 10
Назначение и исполнения
| Общего назначения | без обозначения |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВКОП-К.
Где применяется
- Подпор воздуха в лестничные клетки и лифтовые шахты
- Тамбур-шлюзы и зоны безопасности
- Объекты с требованиями к герметичности в дежурном режиме
- Компенсирующая подача воздуха при дымоудалении
Как подобрать
- Расход подпора считают по методике СП 7.13130 и МД.137-13: избыточное давление 20–150 Па в защищаемом объёме
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 % по давлению
- На стороне нагнетания предусматривают нормально закрытый противопожарный клапан КПВ
- Номер вентилятора согласуйте со стаканом СМК/СМКУ или опорной рамой
- При круглогодичной готовности выбирайте климатическое исполнение У1 или УХЛ1
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКОП-К, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
